Automatische Beschriftung von Symboltexten

Treesoft CAD bietet Ihnen die Möglichkeit, beim Einsetzen eines Artikels bzw. bei der nachträglichen Artikelzuordnung zu einem Symbol die Symboltexte vollautomatisch zu beschriften. Gehen Sie dazu wie folgt vor:

• Wählen Sie im Menü Stammdaten den Befehl Material.

• Betätigen Sie im Dialogfeld im Bereich CAD Daten die Schaltfläche Schaltplan Parameter (siehe nachstehende Abbildung).

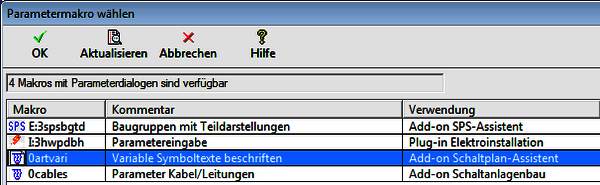

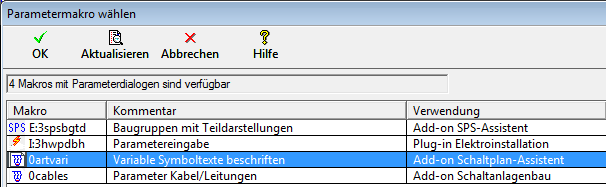

• Wählen Sie in dem Listenfeld das Parametermakro 0artvari und bestätigen dieses mit der Schaltfläche OK (siehe nachstehende Abbildung).

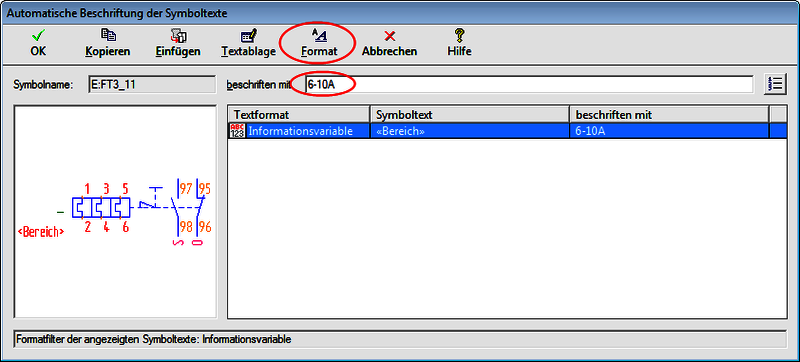

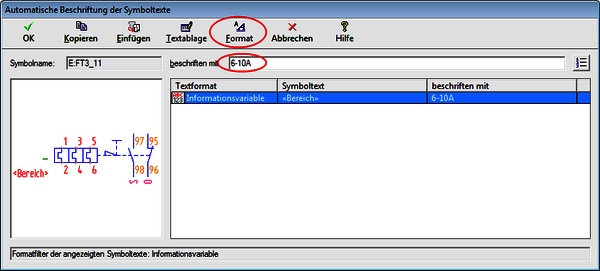

• Treesoft CAD ruft automatisch zur Beschriftung der Variablen-Symboltexte den Parameterdialog des gewählten Parametermakros auf. Die Funktion analysiert das Symbol und zeigt, entsprechend den über den Formatfilter eingestellten Optionen, die in dem Symbol hinterlegten Variablen-Symboltexte (beispielsweise Informationsvariablen) an. Die zur Beschriftung mit den technischen Informationen bzw. Wertangaben vorgesehenen Platzhalter (beispielsweise «Bereich») sind in dem Symbol in dem Textformat Informationsvariable hinterlegt. Die Beschriftung der Symboltexte erfolgt direkt in diesem Dialogfeld (siehe nachstehende Abbildung).
