So ordnen Sie einem Material im Eigenen Katalog ein CAD-Symbol zu

  • Der Material-Dialog ist über Material kopieren oder das Menü Stammdaten > Material geöffnet.

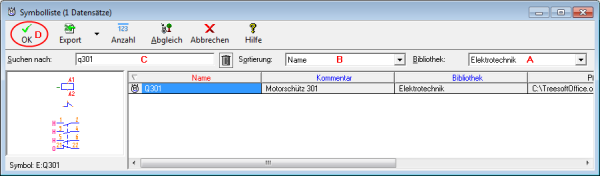

  • Betätigen Sie die Schaltfläche rechts neben dem Eingabefeld Plansymbol. Es öffnet sich die Symbolliste.

  • Überprüfen Sie Ob im Feld Sortierung Name gewählt ist (Markierung B in nachstehender Abbildung).

  • Überprüfen Sie ob als Bibliothek Elektrotechnik ausgewählt ist (Markierung A in nachstehender Abbildung).

  • Geben Sie im Feld Suchen nach denText q301 ein (Markierung C in nachstehender Abbildung).

  • Betätigen Sie die Schaltfläche OK (Markierung D in nachstehender Abbildung).

So legen Sie eine Katalogstruktur an und ordnen einen Katalogzweig zu

Beim Kopieren in den Eigenen Katalog wird standardmäßig immer der Katalogzweig des Fremdkataloges vorgeschlagen. Für Ihre eigene Struktur sollten sie den Katalogzweig immer anpassen.

  • Betätigen Sie rechts neben dem Feld Katalogzweig die Schaltfläche . Es öffnet sich das Fenster Katalogzweig wählen (siehe nachstehende Abbildung).

  • Markieren Sie den obersten Zweig Eigener Katalog. Öffnen Sie mit der rechten Maustaste das Kontextmenü und wählen den Befehl Neu.

  • Es wird ein neuer Zweig angelegt. Vergeben Sie den Namen z.B. Steuerung.

  • Markieren Sie den Zweig Steuerung. Öffnen Sie mit der rechten Maustaste das Kontextmenü und wählen den Befehl Neu.

  • Es wird ein neuer Unterzweig angelegt. Vergeben Sie den Namen z.B. Schütze.

  • Betätigen Sie die Schaltfläche Schließen zum übernehmen des Katalogzweiges.

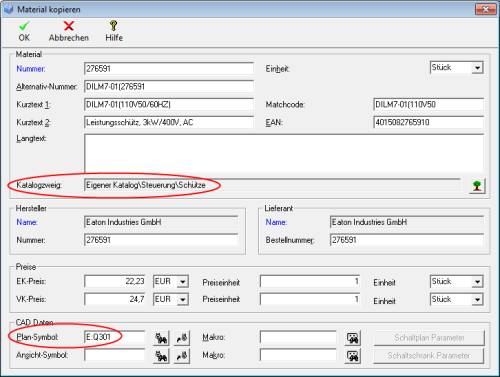

Jetzt haben Sie dem Material ein Symbol und einen Katalogzweig für den Eigenen Katalog zugeordnet. Das Fenster Material kopieren sollte jetzt wie folgt aussehen.

Das Betätigen der Schaltfläche OK:

  • im Dialog Material

    • schließt den Dialog und speichert alle Änderungen.

  • im Dialog Material kopieren

    • Kopiert das Material in den eigenen Katalog.

    • Setzt die Nummer des Eigenen Kataloges in das Feld Status des Fremdkataloges und ändert die Hintergrundfarbe im Feld Status von Rot auf Gelb. Wenn Sie ein gelbes Material aus einem Fremdkatalog auswählen, befindet es sich bereits im Eigenen Katalog und wird nicht mehr kopiert. Das Programm verwendet für die Zeichnung alle Werte aus dem eigenen Katalog.

    • Das Symbol hängt am Fadenkreuz und kann nun in der Zeichnung gesetzt werden.

So finden Sie das Material im eigenen Katalog

  1. Falls das Fenster Artikel/Symbol setzen nicht mehr angezeigt wird, betätigen Sie die Taste [F2] zum Einblenden des Katalogfensters.

  2. Wählen Sie den Katalog Eigener Katalog (siehe nachstehende Abbildung).

Sie sehen die von Ihnen angelegten Katalogzweige (siehe Markierung in vorstehender Abbildung). Immer wenn Sie einen Zweig markieren, werden Ihnen am unteren Teil des Bildschirmes alle beinhalteten Artikel vom Eingestellten Typ (Material oder Leistung oder Dummies) angezeigt. Durch die Strukturierung finden Sie alles schnell und übersichtlich.
Die Zuordnung von Symbol, Makro und Katalogzweig ist für jeden Artikel nur einmal durchzuführen. Nach einiger Zeit arbeiten Sie dann fast nur noch mit dem Eigenen Katalog.
