Adern beschriften

Die Beschriftung der einzelnen Adern kann wahlweise automatisch bei der Auswertung oder über eine separate Beschriftungsfunktion erfolgen. Bei der automatischen Beschriftung über die Auswertung beschriftet Treesoft CAD die Adern fortlaufend entsprechend der zu dem zugeordneten Artikel hinterlegten Farbcodierung. Hierzu ist in dem Einstellungen der Beschriftungsfunktion das Kontrollkästchen Adern zu deaktivieren. Wenn dieses aktiviert ist, ruft Treesoft CAD zu Beschriftung der Adern eine komfortable Beschriftungsfunktion auf.

Zur Beschriftung der Adern sind in dem Kabelsymbol die Platzhalter «x» hinterlegt. Nachdem einem Kabelsymbol eine Betriebsmittelkennzeichnung angetragen und ein Artikel zugeordnet wurde, erfolgt die Beschriftung der Adern-Platzhalter. Treesoft CAD stellt Ihnen hierzu eine leistungsfähige und einfach zu bedienen­de Beschriftungsfunktion zur Verfügung.

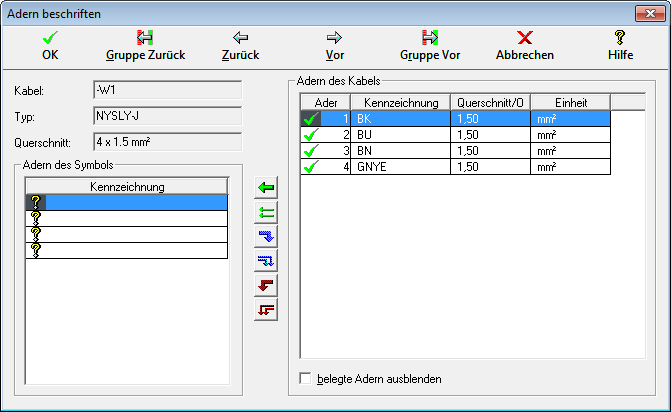

Auf der rechten Seite des Dialogfeldes sind alle Adern des Kabels bzw. der Verdrahtung aufgeführt. Die einzelnen Adern sind in dem Listenfeld durch ein vorangestelltes Icon gekennzeichnet:

Ader ist frei, d. h. wurde noch nicht einer Ader des Kabelsymbols zugeordnet.

Ader ist vergeben, d. h. wurde bereits einer Ader des Kabelsymbols zugeordnet.

Hinweis

Wenn in dem Dialogfeld das Kontrollkästchen Belegte Adern ausblenden aktiviert ist, werden in dem Listenfeld nur noch die freien Adern angezeigt.
Auf der linken Seite stehen die Kennzeichnungen der einzelnen Adern des zu beschriftenden Kabelsymbols. Die Zuordnung der Kennzeichnungen zu diesen Adern erfolgt über die Schaltflächen zwischen den beiden Listenfeldern. Über diese Schaltflächen stehen Ihnen die folgenden Funktionen zur Aderbeschriftung zur Verfügung:

Ordnet die markierte Kennzeichnung der Ader zu.

Ordnet alle freien Kennzeichnungen den Adern zu.

Entfernt die Zuordnung der Kennzeichnung der markierten Ader.

Entfernt alle Zuordnungen der Kennzeichnungen.

Kennzeichnet die markierte Ader als "frei". (Die Schaltfläche wird nur dann benötigt, wenn eine Ader als bereits belegt gekennzeichnet ist, obwohl diese noch frei ist. Im Normalfall ist dies jedoch nicht erforderlich)

Kennzeichnet alle Adern als "frei".

Treesoft CAD liest die Kennzeichnungen (beispielsweise Farbcodierungen) der einzelnen Adern des gewählten Kabels direkt aus den dazugehörigen Artikelstammdaten aus und zeigt diese zur Auswahl an. Die zu ver­gebenden Aderkennzeichnungen sind somit bereits durch die Artikelzuordnung definiert.
