Anschlusskennzeichnungen an Kontakten

In der Auswertung beinhaltet die Funktion zur automatischen Beschriftung unter anderem das Antragen der Anschlusskennzeichnungen (Kontaktzahlen) an die Kontakte. Zu diesem Zweck müssen Sie bei der Symbolerstellung Platzhalter mit der Textart Anschluss in den Symbolen hinterlegen.
In der Regel werden an ein Schaltzeichen mehrere Anschlusskennzeichnungen angetragen. Demzufolge müssen Sie bei der Symbolerstellung auch mehrere Platzhalter für die Anschlusskennzeichnungen hinterlegen.

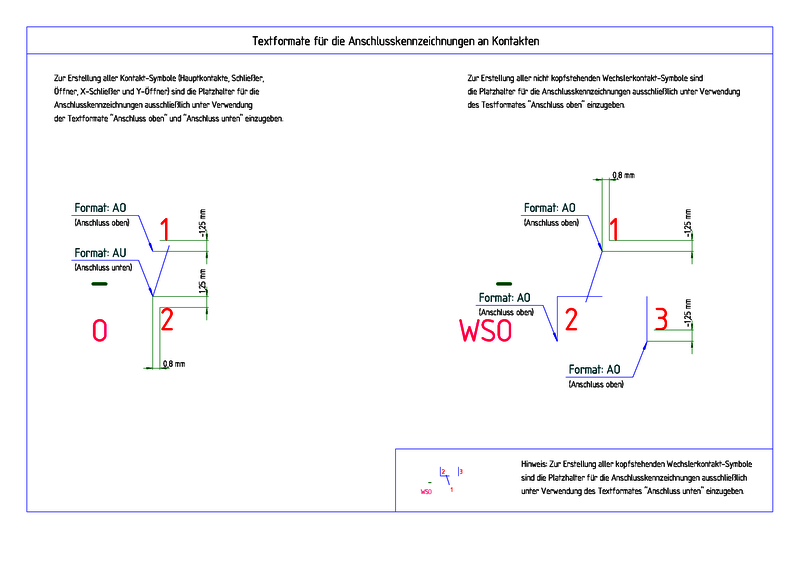

Der Inhalt der Platzhaltertexte ergibt sich hierbei aus der Funktion des Symbols. In der folgenden Tabelle sind alle zulässigen Platzhalter für die Anschlusskennzeichnungen der verschiedenen Kontakte aufgeführt:



Funktion des Symbols

Anschluss-Symboltexte
Hauptkontakt mit 1 Kontakt 1, 2
Hauptkontakt mit 3 Kontakten 1, 2, 3, 4, 5, 6
Hauptkontakt mit 4 Kontakten 1, 2, 3, 4, 5, 6, 7, 8
Schließer 1, 2
Öffner 1, 2
X-Schließer 1, 2
Y-Öffner 1, 2
Wechsler, als Wechsler beschalte 1, 3
Wechsler, als Schließer beschaltet 1, 2, 3
Wechsler, als Öffner beschaltet 1,
