Intern- / Externseite eine Klemme ändern

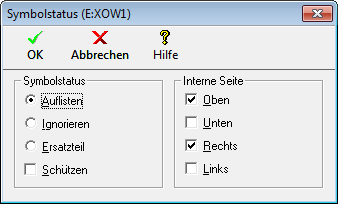

Die Intern- und Externseiten einer Klemme lassen sich nachträglich ändern, ohne dass hierzu ein anderes Klemmensymbol einzusetzen ist. Positionieren Sie hierzu das Fadenkreuz in der Nähe des entsprechenden Klemmensymbols und rufen Sie beispielsweise über die Taste [$] die Funktion Symbolstatus auf. In einem separaten Dialogfeld können Sie anschließend die Intern- und Externseiten des Klemmensymbols explizit festlegen (siehe nachstehende Abbildung).

Über die Tastenkombination [Strg]+[4] zeigt Treesoft CAD die Intern- und Externseiten der Klemmen grafisch im Schaltplan an. Die Internseiten werden mit einem grünen Kästchen und die Externseiten mit einem roten Kästchen markiert (siehe nachstehende Abbildung).
