Symbolnamen von Klemmen

Bei Klemmensymbolen hat die Angabe der Intern- und Externseite für den Klemmenplan eine sehr wichtige Bedeutung. Treesoft CAD kennzeichnet die Standard-Internseite einer Klemme durch einen nebenstehenden Pfeil (siehe nachstehende Abbildung). Dieser zeigt von der Klemme aus gesehen immer in die interne Richtung. Nach der Auswertung eines Schaltplanes sind die Pfeile standardmäßig nicht mehr sichtbar.

Die Klemmensymbole haben in Treesoft CAD eine einheitliche Codierung der Symbolnamen. Anhand des Symbolnamens ist direkt ersichtlich, auf welcher Seite sich die Internseite einer Klemmen standardmäßig befindet (siehe nachstehende Abbildung):

Intern-/Externseite

  • Bei allen Klemmensymbolen mit dem Symbolnamen Xo*.mod befindet sich die Interseite von der Klemme aus gesehen oben.

  • Bei allen Klemmensymbolen mit dem Symbolnamen Xu*.mod ist die Internseite von der Klemme aus gesehen unten.

Ausrichtung der Klemmennummerierung

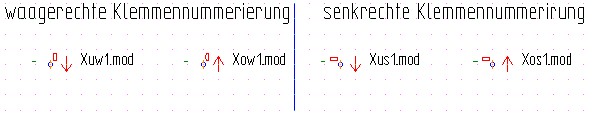

Dem Symbolnamen eines Klemmensymbols können Sie auch die Ausrichtung der Klemmennummerierung, d. h. der Beschriftung, entnehmen (siehe nachstehende Abbildung):

  • Bei allen Klemmensymbolen mit dem Symbolnamen Xow*.mod bzw. Xuw*.mod wird die Klemmennummerierung waagrecht angetragen.

  • Bei allen Klemmensymbolen mit dem Symbolnamen Xos*.mod bzw. Xus*.mod wird die Klemmennummerierung senkrecht angetragen.
