Textformate für Anschlusskennzeichnungen an Klemmen, Steckern und Buchsen

Damit Treesoft CAD die Anschlusskennzeichnungen an den Klemmen DIN-gerecht darstellen kann, sollten Sie bei der Symbolerstellung nur die vordefinierten Textformate für die Anschlusskennzeichnungen verwenden.

TIPP    Wenn Sie mehrere Klemmen in einem Symbol (z. B. Xs4.mod) dargestellten möchten, empfiehlt es sich, senkrechte Platzhaltertexte zu hinterlegen. Nur so können Sie vermeiden, dass bei mehrstelligen Klemmennummern diese nicht in die Verbindungslinien hineingeschrieben werden.

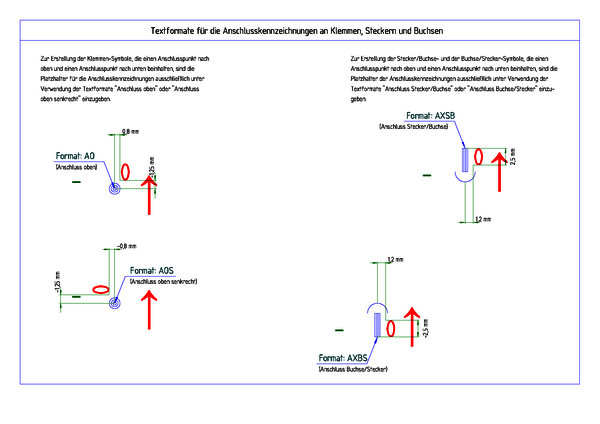

Die nachfolgende Tabelle zeigt Ihnen eine Übersicht aller vordefinierten Textformate der Anschlusskennzeichnungen an Klemmen, Steckern und Buchsen:

Texthöhe Ausrichtung Linienbreite Versatz X/Y Format
2,5 mm RU 0° (waagerecht) 0,25 mm -1,25/-0,80 AL
2,5 mm LU 270° (senkrecht) 0,25 mm -1,25/-0,80 ALS
2,5 mm ZU 0° (waagerecht) 0,25 mm 2,50/1,25 ALZ
2,5 mm ZO 270° (senkrecht) 0,25 mm 1,25/0,00 ALZS
2,5 mm LU 0° (waagerecht) 0,25 mm 0,80/-1,25 AO
2,5 mm LU 270° (senkrecht) 0,25 mm -0,80/-1,25 AOS
2,5 mm ZO 0° (waagerecht) 0,25 mm 0,00/1,25 AOZ
2,5 mm LU 0° (waagerecht) 0,25 mm 1,25/-0,80 AR
2,5 mm LO 270° (senkrecht) 0,25 mm 1,25/-0,80 ARS
2,5 mm ZU 0° (waagerecht) 0,25 mm -2,50/1,25 ARZ
2,5 mm ZU 270° (senkrecht) 0,25 mm -1,25/0,00 ARZS
2,5 mm LO 0° (waagerecht) 0,25 mm 0,80/1,25 AU
2,5 mm RU 270° (senkrecht) 0,25 mm -0,80/1,25 AUS
2,5 mm ZU 0° (waagerecht) 0,25 mm 0,00/-1,25 AUZ
2,5 mm LO 0° (waagrecht) 0,25 mm 1,20/-2,50 AXBS
2,5 mm LU 0° (waagrecht) 0,25 mm 1,20/2,50 AXSB
