Textformate für die Kontaktzahlen in Kontaktspiegeln

Die in Treesoftr CAD vordefinierten Textformate stellen eine DIN-gerechte Darstellung der Kontaktzahlen in den Kontaktspiegeln sicher und sollten daher vorrangig verwendet werden.

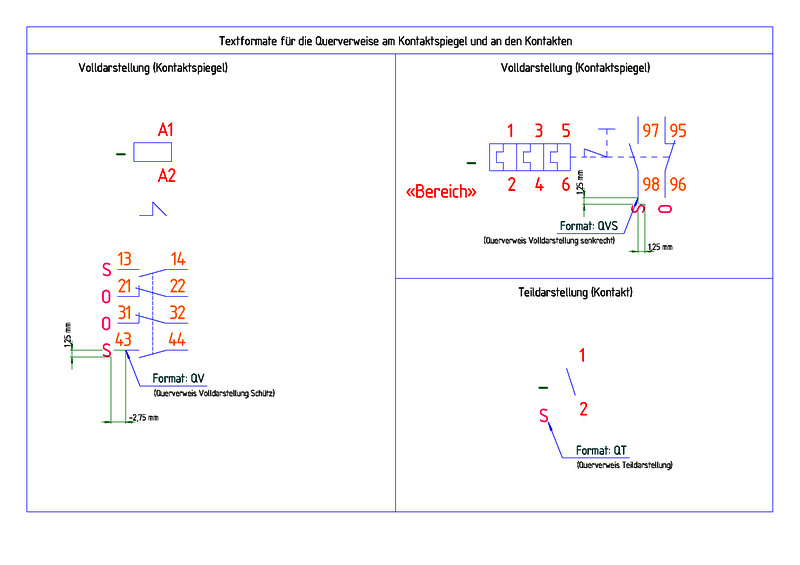

Die nachfolgende Tabelle zeigt Ihnen eine Übersicht aller vordefinierten Textformate für Kontakte in Kontaktspiegeln:

Texthöhe Ausrichtung Linienbreite Versatz X/Y Format
2,5 mm RU 0° (waagerecht) 0,25 mm 1,00/-0,80 SLR
2,5 mm LU 0° (waagrecht) 0,25 mm 0,80/-1,25 SO
2,5 mm LO 0° (waagerecht) 0,25 mm 0,80/1,25 SU
