Textformate für die Betriebsmittelkennzeichnungen
Die Betriebsmittelkennzeichnungen sind nach DIN 40 719 unmittelbar links bzw. unterhalb der Symboldarstellung (z. B. Schaltzeichen) zu schreiben. Die Schriftgröße sollte 3,5 mm, bei Klemmen und Steckern 2,5 mm betragen. Die Linienbreite muss immer 1/10 der Schriftgröße betragen.
Durch ein rechtsbündiges Beschriften der Betriebsmittelkennzeichnung wird die eindeutige Zuordnung zum Schaltzeichen erleichtert.
Die in Treesoft CAD vordefinierten Textformate stellen eine DIN-gerechte Darstellung der Betriebsmittelkennzeichnungen sicher und sind daher vorrangig zu verwenden.

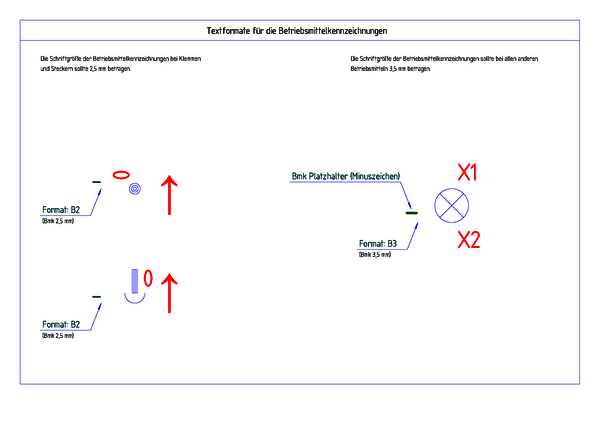

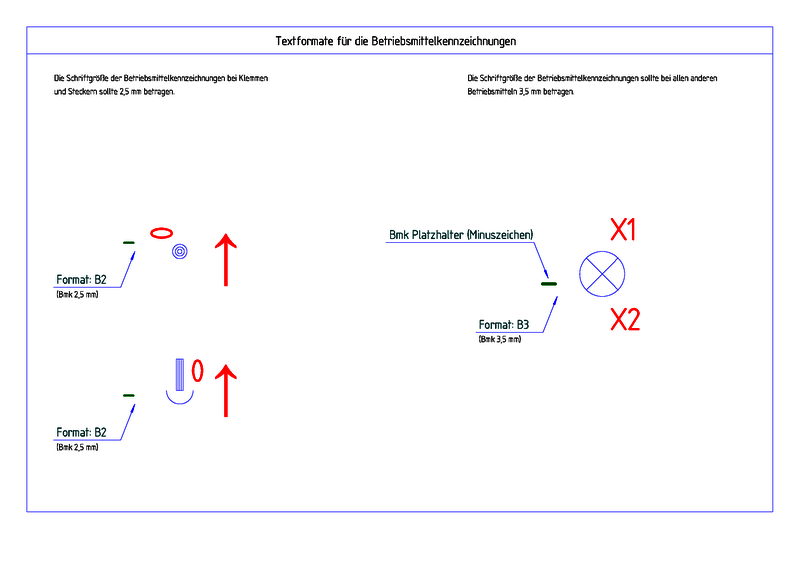

Die nachfolgende Tabelle zeigt Ihnen eine Übersicht aller verfügbaren Textformate der Betriebsmittelkennzeichnungen:
| Texthöhe | Ausrichtung | Linienbreite | Versatz X/Y | Format |
|---|---|---|---|---|
| 3,5 mm | RU 0° (waagerecht) | 0,35 mm | 0,00/0,00 | B3 |
| 3,5 mm | RU 270° (senkrecht) | 0,35 mm | 0,00/0,00 | B3S |
| 3,5 mm | ZU 0° (waagerecht) | 0,35 mm | 0,00/0,00 | B3Z |
| 2,5 mm | RU 0° (waagrecht) | 0,25 mm | 0,00/0,00 | B2 |
| 2,5 mm | RU 270° (senkrecht) | 0,25 mm | 0,00/0,00 | B2S |
| 2,5 mm | ZU 0° (waagrecht) | 0,25 mm | 0,00/0,00 | B2Z |
