Textformate für die Kennungen an Abbruchstellen
Die Kennungen an Abbruchstellen und Potentialabbruchstellen sind im allgemeinen mit einer Texthöhe von 2,5 mm anzutragen.
Die Kennung ist linksbündig anzutragen, wenn das Ziel links (oder auf einem niedrigeren Blatt im Stromlaufplan) vom Schaltzeichen zu finden ist. Wenn das Ziel rechts (oder auf einem höheren Blatt im Stromlaufplan) zu finden ist, ist die Kennung rechtsbündig anzutragen.
Die in Treesoft CAD vordefinierten Textformate stellen eine DIN-gerechte Darstellung der Kennungen sicher und sind daher vorrangig zu verwenden.

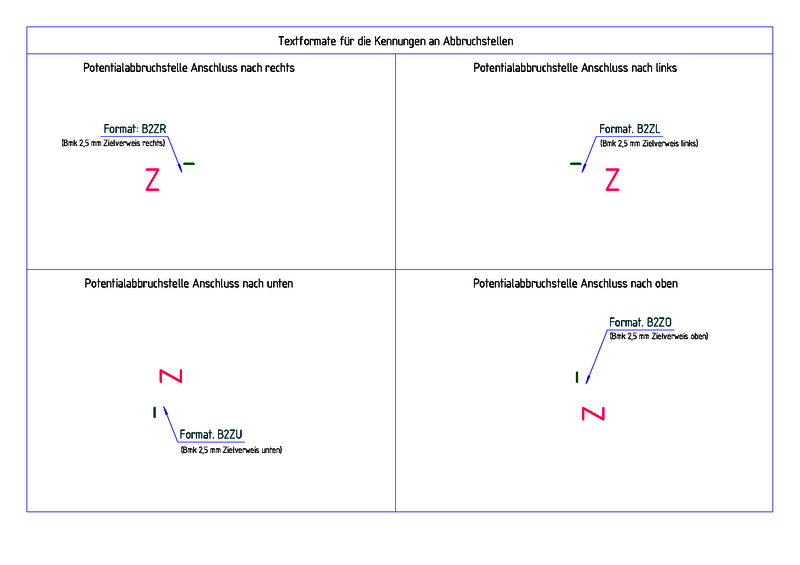

Die nachfolgende Tabelle zeigt Ihnen eine Übersicht aller vordefinierten Textformate der Kennungen an Abbruchstellen:
| Texthöhe | Ausrichtung | Linienbreite | Versatz X/Y | Format |
|---|---|---|---|---|
| 2,5 mm | RU 0° (waagrecht) | 0,25 mm | -1,25/-0,80 | B2ZL |
| 2,5 mm | LU 270° (senkrecht) | 0,25 mm | -0,80/-1,25 | B2ZO |
| 2,5 mm | LU 0° (waagerecht) | 0,25 mm | 1,25/-0,80 | B2ZR |
| 2,5 mm | RU 270° (senkrecht) | 0,25 mm | -0,80/1,25 | B2ZU |
