Schaltschrankansichten mit dem Symbol-Assistenten erstellen

Nachfolgend beschreiben wir Ihnen, wie mit dem Symbolassistenten die Schaltschrankansichten für ein neues Material erstellt werden.

  • Legen Sie ein neues Material an. Wählen Sie dazu  im Menü Stammdaten den Befehl Material.

  • Betätigen Sie die Schaltfläche Neu.

  • Vergeben Sie eine Nummer und wählen Sie einen Katalogzweig.
Weiterhin können Sie Einheit, Kurztext, Hersteller- und Lieferantenangaben ausfüllen.

  • Betätigen Sie die Schaltfläche OK.

  • Betätigen Sie die nachstehend markierte Schaltfläche.

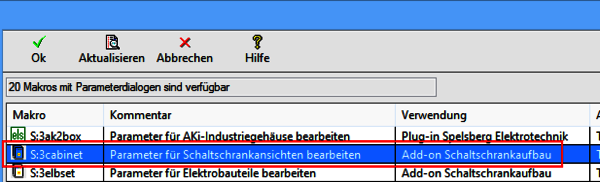

  • Wählen Sie das Makro S:3cabinet aus und betätigen die Schaltfläche Ok.
  • Betätigen Sie die Schaltfläche Schaltschrank Parameter.
  • Es öffnet sich der Dialog Parameter Schaltschrankansichten.
    Betätigen Sie die Schaltfläche Symbol (siehe Markierung in nachstehender Abbildung).
  • Es öffnet sich der Dialog Schaltschrankansichten erstellen.

  • Füllen sie die gewünschten Parameter aus und betätigen Sie die Schaltfläche OK.

  • Wenn Sie jetzt noch zu Ihren Materialparametern einen Langtext erzeugen möchten, betätigen Sie die Schaltfläche Langtext (Parameter Schaltschrankansichten).

  • Betätigen Sie im Parameterdialog die Schaltfläche OK.

  • Betätigen Sie im Materialdialog die Schaltfläche OK.
